Исследователи Института физики полупроводников им. А.В. Ржанова СО РАН создали новый материал для мемристоров (резисторов, обладающих памятью): композит из наночастиц оксида ванадия покрытых фторированным графеном. Разработанные  структуры могут использоваться для изготовления элементов памяти гибкой электроники: они выдерживают многочисленные деформации, способны хранить и многократно перезаписывать информацию всего за 30 наносекунд. Подробности опубликованы в журнале Advanced electronic materials.

Мемристор — микроэлектронный компонент, изменяющий свое сопротивление в зависимости от протекшего через него электрического заряда. При подаче установочного (высокого напряжения) мемристор переходит в проводящее (открытое) состояние, а при смене полярности напряжения  и приложении напряжения сброса, также высокого, структура прекращает проводить электрический ток — становится закрытой. Однако если использовать относительно низкие  напряжения — их называют считывающими — можно прочитать информацию, зафиксированную на мемристоре в момент подачи высокого напряжения, не изменив состояния прибора. Время переключения измеряется в наносекундах, что примерно в 1000 раз меньше, чем у распространенной сейчас флэш-памяти. Соответственно, мемристор может выступать и как быстродействующая ячейка памяти, и как компонент нейроморфных сетей. Более того, системы с кроссбар архитектурой (пересекающиеся проводящие дорожки с мемристорами вместо транзисторов в узлах) очень просты в изготовлении.

 1. мемристорные структуры.jpg

Мемристорные структуры, напечатанные на полимерном материале

«Перед нами стояла задача создать мемристорный материал для гибкой электроники, для этих целей хорошо подходит фторированный графен: он сохраняет стабильность при многократных переключениях, устойчив к изменениям температуры, механическим воздействиям. Однако, его недостатком является небольшая (1-2 порядка) разница токов для открытого и закрытого состояния мемристора. Чтобы решить проблему мы добавляли к фторированному графену  материалы, позволяющие увеличить резистивный эффект. Лучший результат показали композитные пленки, состоящие из фторированного графена и наночастиц оксида ванадия —разница между токами в открытом и закрытом состояниях, достигала девяти порядков.  Если сравнивать с мировой практикой, аналогичные величины наблюдают при использовании полимеров или оксида графена, но первые нестабильны, легко деградируют, а второй позволяет переключать мемристор лишь сотни раз», — рассказывает первый автор статьи Артем Ильич Иванов, младший научный сотрудник  лаборатории Физики и технологии трехмерных наноструктур ИФП СО РАН, возглавляемой доктором физико-математических наук профессором Виктором Яковлевичем Принцем.

Большая разница токов в открытом и закрытом состояниях, позволяет создать систему из нескольких тысяч мемристоров. Это, с одной стороны, увеличивает емкость памяти, а с другой — дает возможность создавать нейроморфные сети, по принципу работы схожие с человеческим мозгом.

Каждый «шарик» оксида ванадия (частицы способной проводить электрический ток), благодаря хорошей адгезии, покрыт тонким диэлектрическим слоем фторографена. В такой конфигурации лучше сохраняются свойства материала и композит работает дольше.

«Наночастицы оксида ванадия — это кристаллогидраты, содержащие молекулы воды (диполи). Под действием внешнего электрического напряжения они ориентируются по линиям поля и в результате возникают внутренние электрические поля между частицами оксида ванадия разделенных барьерами из фторированного графена, и композит переходит в проводящее состояние. Подача напряжения обратной полярности приводит к разориентации диполей, и переключению всей структуры в высокоомное (непроводящее) состояние», — объясняет Артем Иванов.

Мемристоры из нового композитного материала печатают на 2D принтере: готовятся специальные чернила и машина наносит их на полимерный материал. Напечатанные структуры можно сгибать практически вдвое — проводящие компоненты не пострадают и продолжат переключаться.

«В нашей лаборатории разработана надежная, удобная и воспроизводимая технология получения фторированного графена, которой больше нет нигде в мире. 2D печать, в свою очередь, не требует дорогостоящего оборудования, больших финансовых вложений. Конечно, персональный компьютер напечатать невозможно, но, например, телефоны сейчас стремятся сделать гибкими, как и другие гаджеты: фитнес-браслеты, носимые сенсорные системы для мониторинга состояния здоровья и так далее», — комментирует ведущий научный сотрудник лаборатории физики и технологии трехмерных наноструктур ИФП СО РАН доктор физико-математических наук Ирина Вениаминовна Антонова.

 2. полимер с напечатанными мемристорными структурами.JPG

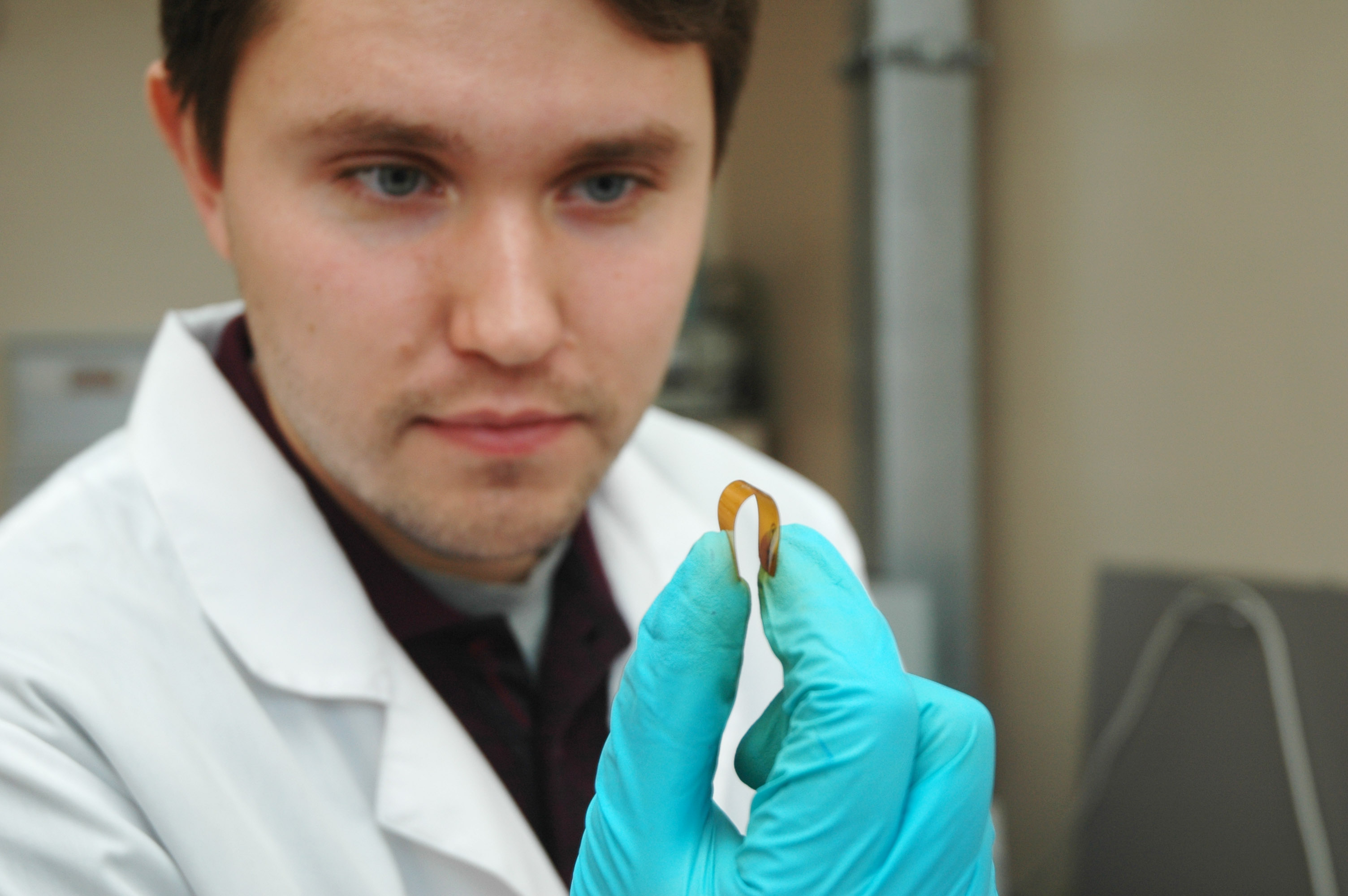

Полимер с напечатанными на нем мемристорными структурами можно сгибать практически вдвое

Переключать мемристоры, созданные новосибирскими физиками из открытого (Ion) в закрытое (Ioff) состояние, попросту говоря перезаписать информацию, можно до миллионов раз в зависимости от параметров структур. По мировым стандартам — это в сочетании с разницей между токами (Ion/Ioff) в 6—9 порядков и наносекундными временами переключения — рекордные параметры для гибкой электроники.

В дальнейшем исследователи планируют протестировать способность отдельных наночастиц композита выступать в качестве мемристоров, чтобы достичь предельной плотности компонентов.

Исследование выполнялось при поддержке гранта РНФ 15-12-00008 «2D печатные технологии получения материалов и электронных устройств на основе графена» и бюджетного проекта «Структуры и новые материалы на основе функционализированного графена и мультиграфена для электронных приложений».

Пресс-служба ИФП СО РАН
Автор фото: Виктор Яковлев
